一、核心写作目标
9012三极管是消费电子领域最常用的PNP型小功率硅三极管，广泛存在于收音机、功放电路、开关电路、LED驱动、单片机控制等场景中。对电子维修人员、消费电子质检从业者和电子爱好者而言，快速准确判断9012极性、检测其好坏，是排查电路故障的核心技能。
本文以“实操落地、场景适配”为核心，从零基础入门到专业精准检测，层层递进讲解9012的极性判别、管脚识别、好坏判断全流程。全文结合消费电子维修行业实际场景，兼顾万用表新手操作与批量质检专业需求，帮助不同基础的读者快速掌握9012检测技巧，独立完成元器件好坏判断，同时规避检测过程中的安全风险和常见误区。
二、前置准备
（一）消费电子维修场景下9012检测核心工具介绍
基础款（新手必备，适配消费电子维修入门场景） ：
数字万用表：消费电子维修最常用的检测工具。建议选择带有二极管档（蜂鸣档）和电阻档（200Ω~2MΩ）的型号，价位50-200元即可满足9012基本检测需求。新手需注意：数字万用表红表笔接内部电池正极，黑表笔接负极，与指针万用表相反。
防静电镊子：用于夹取9012进行检测，避免手指直接接触管脚造成误测或静电损伤。
放大镜或手机微距镜头：用于观察9012表面丝印和管脚排列，尤其是贴片SOT-23封装的9012管脚间距仅0.95mm。
专业款（适配批量检测/高精度检测场景，如消费电子生产线质检、维修站批量元件筛选） ：
晶体管测试仪：可一键自动识别NPN/PNP类型、管脚排列、hFE放大倍数、漏电流等参数，适合批量快速筛查。入门级多功能测试仪（约50-150元）即可满足消费电子维修需求。
数字电桥（LCR表） ：用于精密测量9012的输入输出电容等参数，适配高精度质检场景。
晶体管特性图示仪：可直观显示9012的输出特性曲线，检测放大倍数线性度、饱和压降等动态参数，适合专业维修工程师和元件可靠性分析-37-38。
恒温电烙铁与热风枪：用于将9012从电路板上拆卸后进行离线检测，需配备ESD防护接地。
（二）消费电子检测场景安全注意事项（4条核心要点）
断电检测为第一原则（重中之重） ：在对包含9012的电路进行任何检测前，必须先切断设备电源，并放电（如拔掉插头后等待1分钟以上，或用放电电阻对大电容放电），防止短路烧毁万用表或触电。在线检测（电路板上直接测）时，严禁在通电状态下用电阻档或二极管档测量，否则可能损坏万用表或导致测量数据错误。
防静电操作规范：9012为MOS相关结构，虽然耐静电能力优于MOS管，但在干燥环境中仍需注意防静电。建议佩戴防静电手环，或操作前触摸接地金属物体释放静电。使用电烙铁时确保接地良好。
拆卸前记录原始方向：从电路板上拆卸9012前，务必拍照或标记电路板丝印（E/B/C标记），尤其注意9012为PNP管，在电路中的焊接方向与NPN管（如9013）相反。若未记录方向，重新焊接时可能装反导致电路工作异常甚至烧毁。
管脚清理：9012管脚氧化或焊锡残留会影响接触电阻，导致测量值不准。检测前可用橡皮擦轻轻擦拭管脚或用酒精棉清洁，确保良好接触。
（三）9012基础认知（适配消费电子精准检测）
9012是一种PNP型硅小功率三极管，在收音机、放大电路、开关电路中应用非常广泛-6。它是9013（NPN型）的互补对管，二者常配对使用于推挽功放电路。
常见封装与管脚排列（消费电子维修版） ：
TO-92封装（直插式） ：将印字面朝向自己，三只引脚朝下放置，从左到右依次为：①发射极(E)→②基极(B)→③集电极(C)-6。这是维修中最常见的排列，但不同厂商可能有差异，建议测量确认。
SOT-23封装（贴片式） ：印字面朝上、管脚朝下，从左下角顺时针依次为：①基极(B)→②发射极(E)→③集电极(C)-6。
核心关键参数：集电极-发射极电压（Vceo）为-25V至-30V（负号表示PNP管的电压极性），集电极电流（Ic）最大500mA，耗散功率625mW，特征频率150MHz-6-1。不同厂家的9012（如S9012、SS9012、C9012）参数略有差异，但基本兼容。直流电流增益hFE分档：D档64-91、E档78-112、F档96-135、G档122-166、H档144-220、I档190-300-6-12。
三、核心检测方法

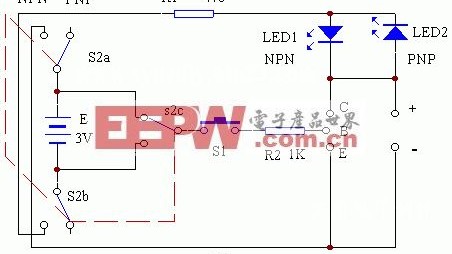

（一）9012极性快速判别法（消费电子新手快速初筛）
对于9012三极管，极性判别是后续检测的基础。以下两种方法可快速判断PNP/NPN类型，并区分E/B/C三个电极。
方法一：印字识别法（最快，适合已知型号）
9012印字直接表明了它是PNP型管。9012的NPN对应型号为9013，两者互补使用。在收音机、功放电路中，若看到9012与9013配对，则9012为PNP管，9013为NPN管-16。
方法二：万用表二极管档快速极性判别
（1）将数字万用表旋至二极管档（通常标识为“→▷”）。
（2）第一步——找基极（B） ：用红表笔固定接触某一管脚，黑表笔依次接触另外两个管脚。如果两次测量值均在0.500~0.800V之间（显示约0.6-0.7V），说明红表笔所接管脚为基极B，且该管为NPN型。如果两次均显示“OL”（溢出，即无穷大），说明红表笔所接管脚为基极B，且该管为PNP型-1。
（3）9012为PNP型的测量特征：红表笔接基极B时，黑表笔接E极和C极时两次均显示“OL”。调换表笔，黑表笔接基极B，红表笔分别接E极和C极，两次均显示约0.6-0.7V，则可确认是PNP型且9012良好-21。
（二）数字万用表检测9012极性方法（新手重点掌握）
数字万用表是消费电子维修最常用的检测工具，以下为完整的9012极性判别与好坏判断步骤。
第一步：判别基极B并确定PNP/NPN类型
将万用表置于二极管档。
用红表笔固定接触某一管脚，黑表笔依次接触另外两个管脚。
若两次均显示0.6-0.7V，说明红表笔所接为基极B，此管为NPN型。
若两次均显示“OL”（溢出），说明红表笔所接为基极B，此管为PNP型（9012属此类）-1。
第二步：9012发射极E与集电极C的区分方法
确认基极B后，需区分E和C两个电极：
将万用表置于hFE档（如有）或电阻档（2kΩ量程）。
对于PNP型9012：黑表笔接基极B（注意：PNP管测量时表笔接法与NPN相反），红表笔分别接触另外两个管脚，测量正向电阻值。
在阻值较小的那次测量中，红表笔所接的管脚为发射极E；阻值较大的那次测量中，红表笔所接的管脚为集电极C-23。
也可将黑表笔接发射极E、红表笔接集电极C，测量CE间电阻应为无穷大或极大（正常管CE间呈反向截止状态）。
第三步：完整测量表（9012合格标准）
| 测量项目 | 表笔接法 | 正常值范围 |
|---|---|---|
| BE结正向 | 黑接B，红接E | 0.6-0.7V（二极管档） |
| BE结反向 | 红接B，黑接E | “OL”（无穷大） |
| BC结正向 | 黑接B，红接C | 0.6-0.7V（二极管档） |
| BC结反向 | 红接B，黑接C | “OL”（无穷大） |
| CE间 | 黑接C，红接E | 无穷大或极大 |
| EC间 | 黑接E，红接C | 无穷大或极大 |
第四步：好坏判断
合格：B-E和B-C正向导通（0.6-0.7V），反向截止（OL）；C-E间双向均不导通。
击穿损坏：任何两个管脚之间电阻为0或显示短路（蜂鸣档鸣叫）。
开路损坏：B-E和B-C正向均不导通（显示OL）。
性能劣化：正向导通电压偏低（＜0.5V）或偏高（＞0.9V），或反向漏电（显示不稳定数值）。
（三）晶体管测试仪专业检测法（进阶精准检测）
对于消费电子生产线的批量质检或维修站的大量元件筛选，建议使用晶体管测试仪。
操作流程：
（1）将晶体管测试仪通电并开机自检。
（2）将9012的三个管脚插入测试仪对应的E/B/C插孔（如不确定排列，可任意插入，测试仪会自动识别）。
（3）按下测试按钮，等待2-3秒，测试仪屏幕将自动显示：
三极管类型：PNP
管脚排列：E/B/C对应位置
hFE放大倍数：合格范围应在64-300之间（根据分档判断）-6
正向压降Vbe：约0.6-0.7V
漏电流Iceo：应极小（微安级）
合格判断标准（消费电子质检行业通用） ：
| 参数 | 合格范围 | 不合格表现 |
|---|---|---|
| hFE放大倍数 | 64-300（适配分档） | ＜64或测量值跳变严重 |
| Vbe正向压降 | 0.55-0.75V | ＜0.5V或＞0.8V |
| Iceo漏电流 | ＜100nA | ＞1μA或显示“泄漏” |
| 管脚识别 | 正确识别为PNP | 识别为NPN或无法识别 |
批量检测技巧：在消费电子生产线上，可使用带自动进料机构的晶体管测试仪进行编带料批量检测，配合分档筛选功能，将不同hFE档位的9012分类存放，确保配对使用（如推挽功放中的9012与9013需放大倍数接近）。
四、补充模块
（一）消费电子维修中不同类型9012的检测重点
9012在不同消费电子应用场景中，检测重点有所不同：
1. 音频放大电路中的9012检测重点
音频放大电路（如收音机功放、MP3外放）中，9012常与9013配对组成推挽输出级。检测重点在于：
配对管的hFE放大倍数需匹配，差异过大会导致交越失真。
检测Vbe压降一致性——配对管的Vbe差值应在0.05V以内。
检查特征频率fT是否达标（150MHz），过低会导致高频衰减。
2. 开关电路中的9012检测重点
在单片机I/O控制电路、LED驱动电路中，9012常作为电子开关使用。检测重点在于：
饱和压降Vce(sat)是否≤0.6V（在Ic=500mA、Ib=50mA条件下）-11。饱和压降过高会导致开关效率下降、发热严重。
开关速度（截止频率）是否达标，影响PWM调光等高速开关应用。
注意9012为PNP管，在开关电路中基极为低电平导通，高电平截止，这与NPN管（如9013）完全相反。维修时若发现电路逻辑反了，应检查是否错用了9013-。
3. 驱动电路中的9012检测重点
在继电器驱动、电机驱动等负载驱动场景中，9012的Ic电流能力（500mA）是关键指标。检测时需重点关注：
大电流状态下的hFE衰减程度——带载后放大倍数是否大幅下降。
集电极截止电流Icbo是否正常（合格标准≤100nA），过大说明管芯有漏电隐患-。
驱动继电器时需注意续流二极管保护，否则9012可能被反向感应电压击穿-33。
（二）消费电子行业9012检测常见误区（5条避坑指南）
误区1：认为9012和9013管脚排列相同
正确认知：9012和9013虽然都是TO-92封装、印字面朝自己时从左到右为E-B-C，但9012是PNP管、9013是NPN管，两者极性相反，不可直接代换。在电路中焊接方向完全相反，装反会导致电路不工作甚至烧毁。
误区2：在线检测时不拆下直接用电阻档测
很多维修新手直接在电路板上用万用表电阻档测9012，由于电路中有并联电阻、电容等元件，测量结果会受其他元件影响，导致误判为损坏。正确做法是先拆下9012再离线检测，或使用万用表直流电压档测量管脚工作电压来间接判断-23。
误区3：忽略hFE分档导致的性能差异
9012分为D/I/G/H/I等多个放大倍数分档，不同档位hFE差异可达数倍。在推挽功放或差分放大电路中，若更换9012时未注意分档匹配，可能导致电路失真、增益异常。维修时应尽可能选择相同分档的9012更换。
误区4：用手指捏管脚测量时引入额外电阻
一些维修经验中提到用手指同时接触基极和集电极来测试放大能力，但手指汗液和皮肤电阻会引入不确定的额外电阻，导致测量结果不准确，且存在静电损伤风险。建议使用专业晶体管测试仪或按规范步骤操作-2。
误区5：认为所有9012参数完全相同
不同厂家（长电、ST、Fairchild等）生产的9012参数存在差异。例如集电极-发射极电压Vceo在-25V至-30V之间波动，耗散功率Pd从300mW到625mW不等--21。维修更换时应查阅原厂数据手册确认参数兼容性。
（三）消费电子行业9012失效典型案例（实操参考）
案例1：收音机功放级9012击穿导致无声故障
故障现象：一台中夏X921收音机，功放部分使用9012/9013对管，开机后无声，测量发现静态电流异常偏高（正常约3mA，实际达15mA以上）-27。
检测过程：
断开电源，将功放级的两只9012和9013拆下离线检测。
用万用表二极管档测量：9012的B-E结反向漏电（反向测量显示约200Ω，正常应为无穷大），判断为BE结击穿。
进一步用晶体管测试仪测量hFE，已降至不足20（正常＞100）。
原因分析：9012在推挽功放电路中工作电流接近额定值，且散热不良导致结温过高，引发热击穿。
解决方法：更换同档位9012（选用H档hFE 144-220），并增大散热空间，故障排除。
案例2：单片机控制电路中9012极性接反导致LED常亮
故障现象：某消费电子产品的LED指示灯电路，用单片机I/O口通过9012控制LED。无论单片机输出高电平还是低电平，LED始终点亮-。
检测过程：
首先检查9012的焊接方向，发现PCB丝印标注的E/B/C与9012实际管脚排列不匹配。
离线测量9012极性确认管脚排列，发现集电极C和发射极E装反了。
在正确管脚排列下，9012为PNP管，基极为低电平时导通，高电平时截止。
原因分析：PCB设计时参考的是NPN管（如9013）的封装，而焊接时误装了9012 PNP管，但焊盘对应关系没有同步调整，导致C/E颠倒。
解决方法：将9012拆下旋转180°重新焊接，LED控制恢复正常。后续批量生产时在BOM和PCB标注上明确区分PNP/NPN的管脚对应关系。
五、结尾
（一）9012极性判别与检测核心（消费电子高效排查策略）
消费电子维修场景下，推荐采用分层检测策略：
第一层——目测与印字识别（1秒） ：查看9012表面丝印，确认型号和封装，TO-92封装印字面朝自己时一般为E-B-C排列。
第二层——万用表二极管档快速初筛（30秒） ：测量B-E和B-C正向压降是否为0.6-0.7V，反向是否截止，快速判断9012是否开路或击穿。
第三层——hFE放大倍数检测（1分钟） ：使用万用表hFE档或晶体管测试仪测量放大倍数，确认是否在64-300合格范围内。
第四层——专业仪器精测（3分钟，进阶场景） ：对于配对使用或高可靠性要求的场景，使用晶体管特性图示仪测量输出特性曲线，检查线性度和饱和压降。
遵循“先离线、后在线；先测PN结、后测放大倍数”的原则，可高效排查90%以上的9012故障。
（二）9012检测价值延伸（消费电子维护与采购建议）
日常维护技巧：
9012存放时需防潮、防静电，建议使用防静电元件盒存放，避免管脚氧化。
焊接时控制温度在260℃以下、时间不超过3秒，防止过热损伤管芯。
在功放、电源等发热量大的设备中，9012应远离发热元件，预留散热空间。
采购与校准建议：
采购9012时应索取厂商数据手册，确认Vceo≥25V、Ic≥500mA、Pd≥625mW等关键参数是否满足设计要求。
同一批次采购的9012，建议抽取5-10%进行hFE抽检，确保分档一致性。需要配对使用时（如推挽功放），应要求供应商提供同档位产品（如同为H档）。
维修更换9012时，建议与9013配对购买，且尽量选择相同厂商的产品，保证互补特性匹配。
使用技巧：9012的hFE分档标识通常印在管身，如“9012 G”表示G档（hFE 122-166），“9012 H”表示H档（hFE 144-220）。维修更换时优先选择同档位产品。
