本文导读：从家用电器面板指示灯到汽车尾灯模块，再到工业设备状态监控屏，发光二极管（LED）是各行业最基础却也最容易被误判的元器件之一。一位新手维修工用万用表二极管档3秒测出LED好坏，一位工厂质检员用恒流源48小时完成批量筛选——本文整合消费电子维修、汽车电子检测、工业设备维护三大典型场景，提供从目视初筛到专业仪器验证的完整检测方案，帮助不同基础的从业者快速掌握「测量发光二极管好坏」的核心技巧，杜绝同质化套路，真正实现实操落地。
一、前置准备：检测工具与安全规范（适配多行业场景）
1. 检测核心工具清单（基础版+专业版）
掌握发光二极管检测方法，首先需要选对工具。不同场景下，工具选择直接影响检测效率和准确性：
【基础版——新手必备】
数字万用表（带二极管档） ：这是判断LED好坏最核心的工具。现代数字万用表的二极管测试档位（符号为⎓▷|）会输出约2-3mA的测试电流，能安全点亮大多数标准LED而不致损坏-25。推荐选择开路电压≥3V的型号（部分高端型号二极管档开路电压可达3V），确保能驱动蓝色、白色等高VF值LED-22。
指针式万用表（可选） ：部分老式维修场景仍在使用，利用RX10k挡（内部9V电池）可测量发光二极管正反向电阻，正向电阻正常应为几十至200kΩ-2。
【专业版——批量/高精度场景】
精密直流稳压电源：工厂质检和批量筛选场景中，用于搭建恒流测试电路，测量LED正向电压（VF）和发光亮度一致性-20。
LCR表：检测LED结电容变化，辅助评估器件老化程度-20。
积分球/光谱仪：LED灯具生产企业必备，用于测量光通量、色温、波长一致性等专业参数。
恒温箱：用于热稳定性测试，升温至85℃后复测光电参数，可快速识别劣质器件-20。
2. 安全注意事项（行业适配版）
检测发光二极管前，务必遵守以下核心规范，保障人员和设备安全：
重中之重：
① 断电检测原则：LED必须在断电状态下进行静态检测，带电测量不仅可能损坏万用表，短路风险更会导致电路板烧毁。消费电子维修中尤其要注意，拆下LED后再检测，避免“在线误判”。
② 防静电规范：LED属于静电敏感器件，特别是蓝色/白色/紫外LED，人体模式耐压可能低于2000V，冬季干燥环境下徒手触碰引脚可能导致隐性损伤。建议佩戴防静电手环或使用防静电镊子-13。
③ 极性确认：LED具有单向导电性，红表笔接阳极（长引脚/内部芯片较小端），黑表笔接阴极（短引脚/内部芯片较大端），反接无法导通且可能造成误判。
④ 限流保护：外接电源测试时必须串联限流电阻（通常220Ω~1kΩ），避免电流过大烧毁LED。两节干电池（3V）可直接测试小功率LED，但3V以上电源必须加电阻-2。
3. 发光二极管基础认知（适配精准检测）
LED的核心是由PN结构成的半导体器件，具有单向导电性，工作时将电能转化为光能-5。不同颜色LED的正向压降（VF）有显著差异：
| LED颜色 | 正向压降范围（VF） | 常见应用场景 |
|---|---|---|
| 红色/黄色 | 1.7-2.2V | 电源指示灯、状态显示 |
| 绿色 | 2.0-3.0V | 信号指示、户外显示屏 |
| 蓝色/白色 | 3.0-3.6V | 背光模组、照明灯具 |
| 紫外/红外 | 3.0-4.0V | 光疗设备、遥控发射 |
了解这些基础参数，是后续判断LED是否正常的关键依据——测得的正向压降若超出上述范围，即提示器件异常。
二、核心检测方法（分层实操，从入门到专业）
方法1：目视初筛法（维修场景快速判断）
适用场景：消费电子维修、家电检修、汽车电子初步排查
操作步骤：
外观检查：观察LED封装表面是否有裂纹、烧焦发黑、引脚氧化或断裂。使用放大镜观察内部芯片——正常LED芯片应完整无黑点，如有黑斑或气泡则说明已烧毁-20。
“点亮确认法” ：如果LED仍在电路板上且电路能通电，可用3V纽扣电池（CR2032）或两节串联的干电池直接触碰LED引脚——正常LED应立即发光。这是维修场景中最快的初筛手段。
对比参照：同型号LED中，若某个亮度明显低于其他，即使仍在发光也建议更换——亮度衰退是LED失效的前兆。
判断标准：表面完好且通电发光→正常；表面烧焦/芯片有黑点→损坏；外观完好但不发光→需进一步用万用表确认。
方法2：万用表二极管档检测法（新手重点掌握，覆盖全行业）
这是判断LED好坏最通用、最高效的方法，无论是工厂入门质检员、汽车维修学徒还是家电维修爱好者，都应熟练掌握。
【数字万用表——二极管档四步法】
第一步：档位与表笔配置
将万用表拨盘旋转至二极管档位（符号为⎓▷|，通常与通断测试共享）。红表笔插入VΩ端口，黑表笔插入COM端口-22。
第二步：正向测试
红表笔接触LED阳极（长引脚），黑表笔接触阴极（短引脚）。正常LED会出现以下现象：
万用表显示1.5-3.6V的具体数值（根据LED颜色不同而异）-22。
红色/黄色LED显示1.7-2.2V；绿色/蓝色LED显示2.8-3.3V；白色/紫外LED显示3.0-3.6V。
LED会发出微弱光亮（环境光较强时需用手遮挡观察）。
第三步：反向测试
调换表笔极性，黑表笔接阳极，红表笔接阴极。正常LED应显示“OL”（超量程，表示开路），且绝对不发光-22。
第四步：结果判定
| 测试结果 | 判定 | 说明 |
|---|---|---|
| 正向显示正常压降+发光，反向显示OL | ✅ 正常 | 符合预期 |
| 正反均显示“000”或短路蜂鸣 | ❌ 短路损坏 | PN结已击穿 |
| 正反均显示“OL”，双向均不发光 | ❌ 开路损坏 | 内部金线断裂 |
| 正向压降异常偏低（如<1.0V） | ⚠️ 性能不良 | 芯片老化，建议更换 |
| 数值不稳定跳动 | ⚠️ 接触不良 | 内部焊接松动 |
【指针式万用表——电阻档检测法】
对于仍使用指针式万用表的维修场景，可利用RX10k挡检测LED好坏：将万用表置于RX10k挡，红表笔接LED负极，黑表笔接正极，指针应大幅度偏转（指示值通常为20kΩ左右），同时在暗处可观察到LED发出微弱光线-39。若正反向电阻均为0说明短路，均为无穷大说明开路。
方法3：专业仪器精准检测法（进阶适用——工厂质检/汽车电子/照明企业）
对于批量检测、高精度筛选和质量认证场景，仅靠万用表不够，需要引入专业检测手段。
【恒流源电压测试法——最实用的进阶方法】

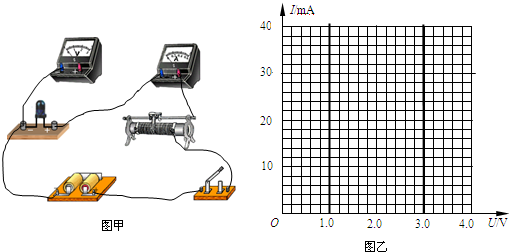

搭建恒流测试电路（恒流源+数字万用表），在额定正向电流下（小功率LED通常为20mA，大功率LED按规格书取值）测量LED的正向电压VF，并与规格书对比。正常LED的VF应在规格书标称范围内（如红色LED约1.8-2.2V），若VF=0（短路）或VF显著偏高（接近电源电压且不发光，开路），则器件已损坏-2。
场景化应用：
工厂IQC来料检验：抽样20-50颗，恒流20mA条件下测VF，计算均值与标准差，超出±5%范围的批次需复检。
汽车电子模块维修：检测尾灯/氛围灯模块中的单个LED，若VF异常但外观完好，可能是静电损伤造成的隐性失效。
LED显示屏维修：逐颗检测死灯，可用恒流源区分“芯片开路”和“金线虚焊”两种失效模式。
【热稳定性测试——识别劣质LED】
这是识别劣质翻新LED的“照妖镜”：
将LED置于85℃恒温箱中通电工作，劣质封装胶可能在20分钟内开裂进水-13。
连续工作24-48小时监测光衰曲线，优质LED的光通量衰减应小于5%-20。
这一方法在LED灯具生产企业IQC环节和汽车车灯供应商认证中广泛应用。
【光谱/光参数测试——专业照明/显示企业专用】
使用积分球和光谱仪测量LED的光通量、色温（CCT）、显色指数（CRI）和主波长。例如：手术无影灯要求色温偏差小于±100K，植物补光灯需看PPFD值而非勒克斯值-13。这是LED灯具企业质检和专业照明工程的必备手段。
三、补充模块：避坑指南与实操案例
1. 不同类型LED的检测重点（行业适配版）
| LED类型 | 核心检测项目 | 行业应用场景 | 关键提示 |
|---|---|---|---|
| 直插式LED（3mm/5mm/8mm） | 外观+正向压降+发光亮度 | 家电指示灯、玩具、仪表盘 | 最易检，3V电池即可点亮测试 |
| 贴片式LED（0603/0805/3528等） | 焊接可靠性+热稳定性 | 手机背光、汽车内饰灯、显示屏 | 焊接温度过高易损坏芯片，需用恒温烙铁 |
| 大功率LED（1W/3W/5W+） | 热阻+光通量维持率 | 路灯、工矿灯、汽车前照灯 | 必须配散热器测试，热阻＞300℃/W的不可用于密闭环境-13 |
| 红外LED | 红外发射功能验证（需光敏接收器） | 遥控器、红外感应开关 | 人眼不可见，万用表只能测电学特性，需用光敏器件验证发光-2 |
| COB LED模组 | 整体光均匀性+芯片一致性 | 筒灯、射灯、摄影灯 | 单颗芯片开路可能导致整组暗区 |
2. 行业常见检测误区（5大避坑指南）
误区①：用万用表电阻档测LED正向电阻来判断好坏。
真相：普通电阻档输出电压仅1.5V，无法导通LED（VF≥1.7V），测出的电阻值毫无意义。必须使用二极管档或RX10k挡-39。
误区②：外接电源测试时不串联限流电阻。
危害：LED是电流型器件，3V电压直接接入可能产生数百mA电流，瞬间烧毁LED。即使使用两节干电池（3V），也建议串联100Ω-220Ω电阻保护。
误区③：在线检测（LED仍在电路板上）直接判断LED损坏。
真相：电路中的并联元件会干扰测量结果。测得“短路”可能是电路板上其他元件导致。正确做法：至少断开LED一脚后再检测。
误区④：忽视LED的静电敏感性。
案例：冬季徒手触碰蓝光LED引脚后装上设备，工作几周后出现“死灯”，原因是静电造成了隐性损伤。专业维修应佩戴防静电手环。
误区⑤：用亮度判断LED好坏时忽略“光衰”。
真相：LED在失效前往往经历漫长的光衰期——亮度逐渐下降但仍在发光。在汽车尾灯等安全关键场景，亮度下降30%即应更换，而非等到完全不亮。
3. 行业典型案例（实操参考）
案例一：汽车尾灯“部分灯珠不亮”故障排查
现象：一辆2018款家用轿车，右侧尾灯模块中约1/3的LED灯珠不亮，但其余正常发光。
检测过程：
拆下尾灯模块，用万用表二极管档逐颗测量灯珠——发现3颗LED正向压降为0（短路），2颗正向压降异常偏高至4.5V且不发光（开路）。
分析原因：该车型尾灯采用“串并联混合”设计，单颗LED短路导致该串联支路电压被拉低，但并联支路仍正常，造成部分亮部分不亮的“局部死灯”现象。
解决方案：更换全部5颗故障LED（建议同批次更换以保证亮度一致），并用恒流源验证更换后整组VF一致性。
维修提示：汽车尾灯模块通常采用AEC-Q102认证LED，更换时务必选用汽车级器件，切勿用普通消费级替代-13。
案例二：LED显示屏“死灯率异常”批量质检案例
现象：某LED显示屏生产企业，一批5050RGB表贴灯珠在制成显示屏后持续出现死灯，死灯率高达5%，引发客户投诉。
检测过程：
抽样20颗故障灯珠，用显微镜观察发现芯片表面有微小裂纹。
用恒流源测试：在20mA额定电流下，故障灯珠VF值分布在1.2-1.5V（远低于正常的2.8-3.3V），确认为芯片内部损伤。
追溯根源：排查生产记录发现，这批灯珠在回流焊时温度曲线异常，峰值温度超过260℃，导致芯片受损。
解决方案：优化回流焊温度曲线，增加X射线抽检工序。这一案例警示：LED失效不一定是元器件本身问题，生产制程工艺同样关键。
四、结尾
1. 发光二极管检测核心（行业高效排查策略）
根据不同的检测场景和需求，建议采用分级检测策略：
| 检测层级 | 适用场景 | 推荐方法 | 检测耗时 |
|---|---|---|---|
| L1快速初筛 | 家电维修、DIY爱好者 | 目视+3V电池点亮 | 5秒/颗 |
| L2标准检测 | 工厂IQC、维修店、汽车电子 | 万用表二极管档正反向测试 | 10秒/颗 |
| L3精准检测 | 企业质检、LED灯具厂 | 恒流源VF测试+光通量测量 | 30秒/颗 |
| L4可靠性验证 | 汽车零部件认证、医疗设备 | 热稳定性测试+光衰曲线 | 24-48小时 |
核心逻辑：先用L1快速淘汰明显损坏的LED，再用L2确认剩余疑似器件，批量场景或高可靠性要求下升级至L3/L4。掌握这套分级检测流程，任何场景下的发光二极管好坏判断都能高效精准完成。
2. 检测价值延伸（日常维护与采购建议）
日常维护：LED指示灯类器件无需频繁检测，但当同一设备上多个LED亮度不一致时，即使都亮也建议整体更换——光衰不均会影响设备外观和用户体验。
采购建议：采购LED时务必索要规格书，重点关注正向电流（If）、正向压降（VF）、反向耐压（VR）和光通量维持率四大核心参数-13。家电面板灯应通过1500小时85℃高温测试，汽车级LED应有AEC-Q102认证-13。
校准建议：LED检测仪器（万用表、恒流源等）建议每12个月校准一次，确保测量精度。工厂IQC应定期用标准样品验证测试设备的准确性。
3. 互动交流（分享您的LED检测难题）
你在实际维修或质检过程中，是否遇到过以下情况？
万用表二极管档测出来正常，但装回电路就是不亮？
同一批次LED测出的VF值差异很大，不知道该如何判断？
汽车尾灯/氛围灯模块中的LED损坏，不知道如何快速定位具体哪一颗故障？
欢迎在评论区分享你的发光二极管检测难题和经验，我们将筛选典型问题进行详细解答。关注本专栏，获取更多电子元器件检测实操干货！
